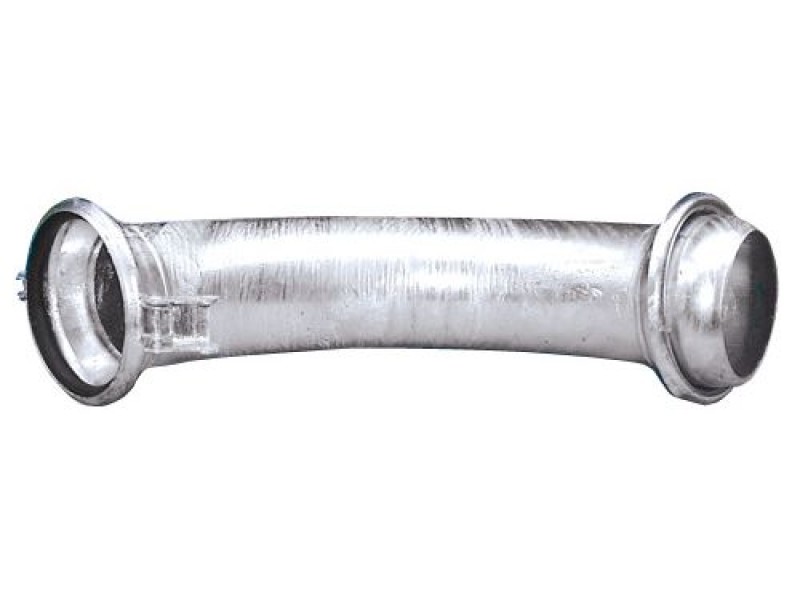

Kolenasta Cev 90 Stepeni 5"

Krivina od 90° sa M-delom i V-delom „pocinkovana” - italijanski sistem Ovaj sistem ima poluge zavarene za M-del. Na V delu je lopta sa labavim zateznim prstenom. Ovaj prsten mora imati oštru ivicu na mestu gde se zahvataju poluge M dela. Ako je ova ivica zaobljena, to je sistem „Bazzoli Siegperle”. Da biste odredili veličinu italijanske spojnice, potrebno je da izmerite ili spoljašnji prečnik V dela ili unutrašnji prečnik M dela. Spoljni prečnik V-dela ili unutrašnji prečnik M-dela mora biti isti za M-deo i V-deo. Mlaznica spojnog creva se meri na spoljašnjem ili na unutrašnjem prečniku creva.
Verzija: 5" MT - VT
Unutrašnja dimenzija V dela: 153 mm
Unutrašnja dimenzija V dela: 123 mm
Veličina creva: 120 mm

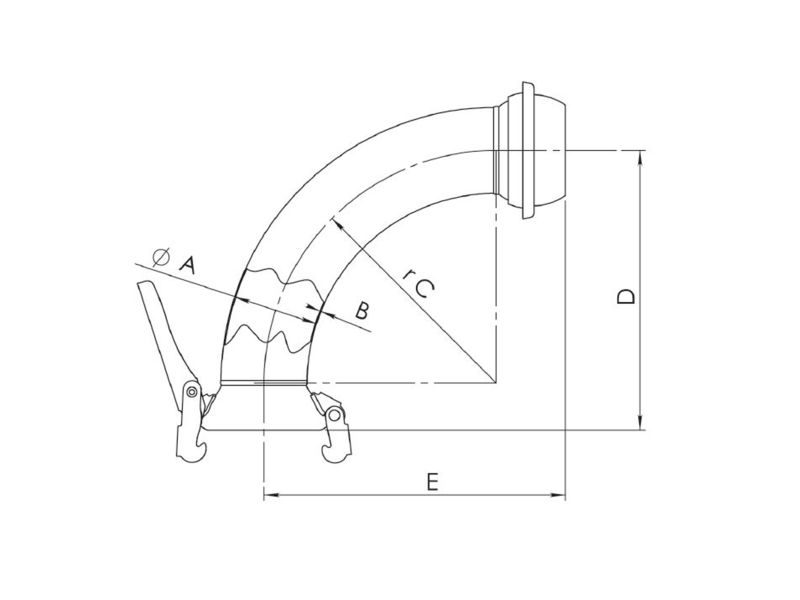

Tehnički podaci
ØA: 120mm
B: 1,2 mm
rc: 350mm
D: 401 mm
E: 436 mm
